MP3 v4.0（オーディオファイルの再生）

microSDカード（最大32GB）に保存したオーディオファイル（MP3・WAV・WMA）を再生するGroveモジュール［MP3 v4.0］について解説します。

MP3 v4.0

seeedのMP3 v4.0は、32GBまでのmicroSDカードに対応した音楽再生用のGroveモジュールです。あらかじめmicroSDカードに保存したオーディオファイル（MP3・WAV・WMA）を再生することができます。

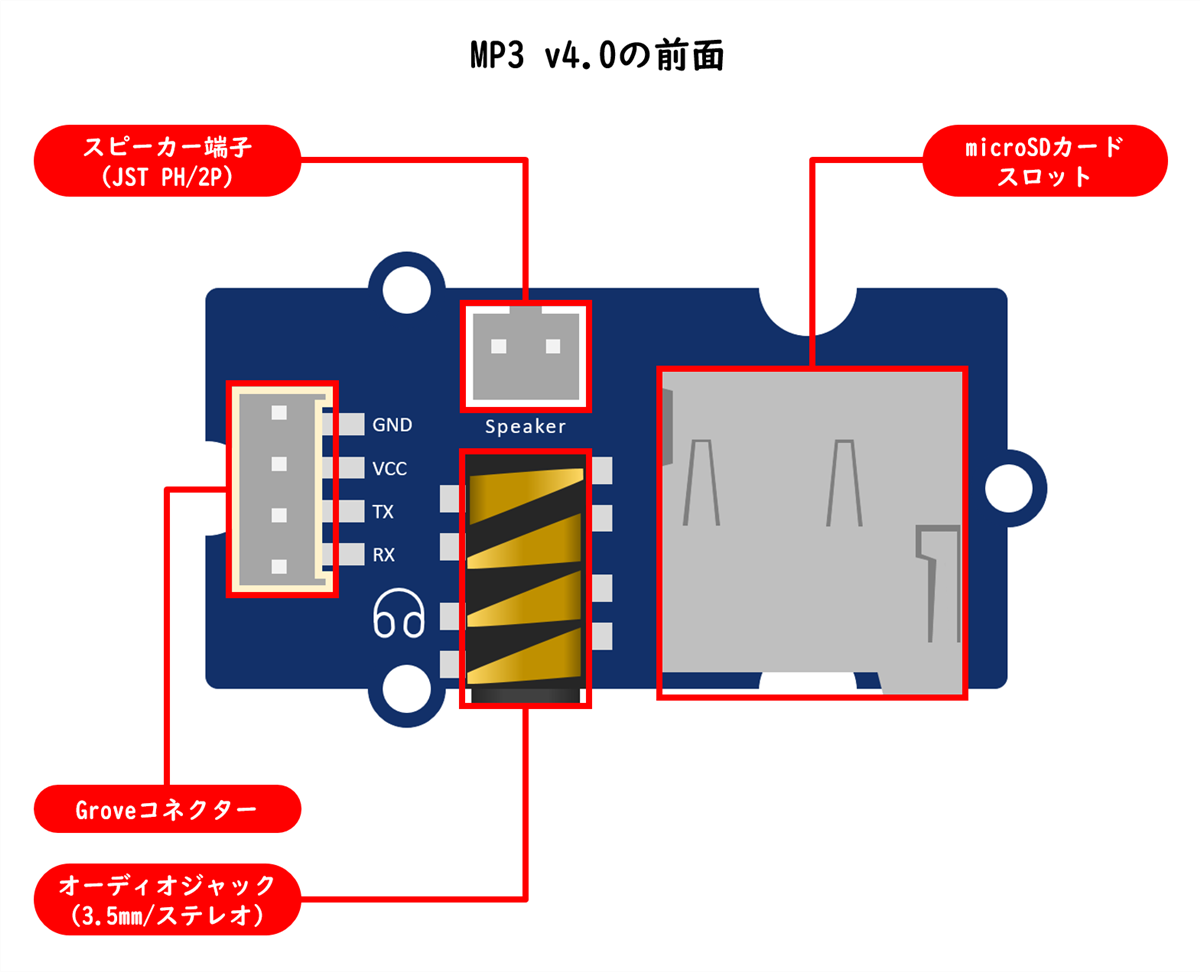

音声の出力インターフェースとして、スピーカー端子（JST PH/2P）とオーディオジャック（3.5mm/ステレオ）を搭載しています。用途に合わせて、付属のスピーカー（モノラル）・ヘッドフォン・外部のアンプを使い分けることができます。

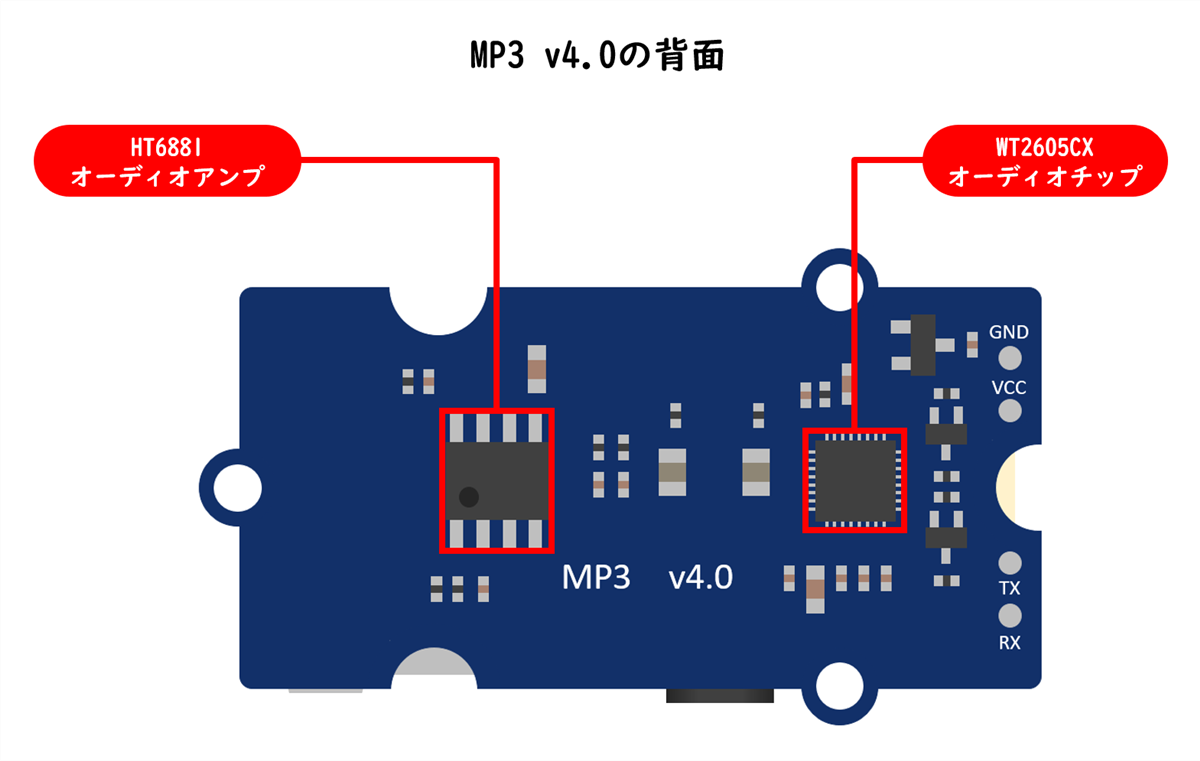

v4.0では、オーディオチップにWT2605CXを採用、またスピーカー出力用のオーディオアンプとしてHT6881というモノラルD級アンプを搭載しています。

動作電圧は5Vです。なお、手元の環境では3.3Vでも動作することを確認しております。ただし、3.3Vでの動作は公式の保証外であり、負荷などの条件によっては不安定になる可能性もあります。非公式な使い方になるため、ご自身の判断にてご使用ください。

microSDカードにオーディオファイルを保存する

microSDカードにオーディオファイルを保存します。サポートしているオーディオファイルは次の通りです。

無料のテキスト読み上げソフトウェアであるVOICEVOXを使えば、豊富なキャラクター（音声ライブラリー）から選んで自由に音声（セリフ）を作ることができます。作った音声は、サンプリングレートが48KHzのWAV形式で書き出しできるので、そのまま再生できます。

microSDカードを挿入する

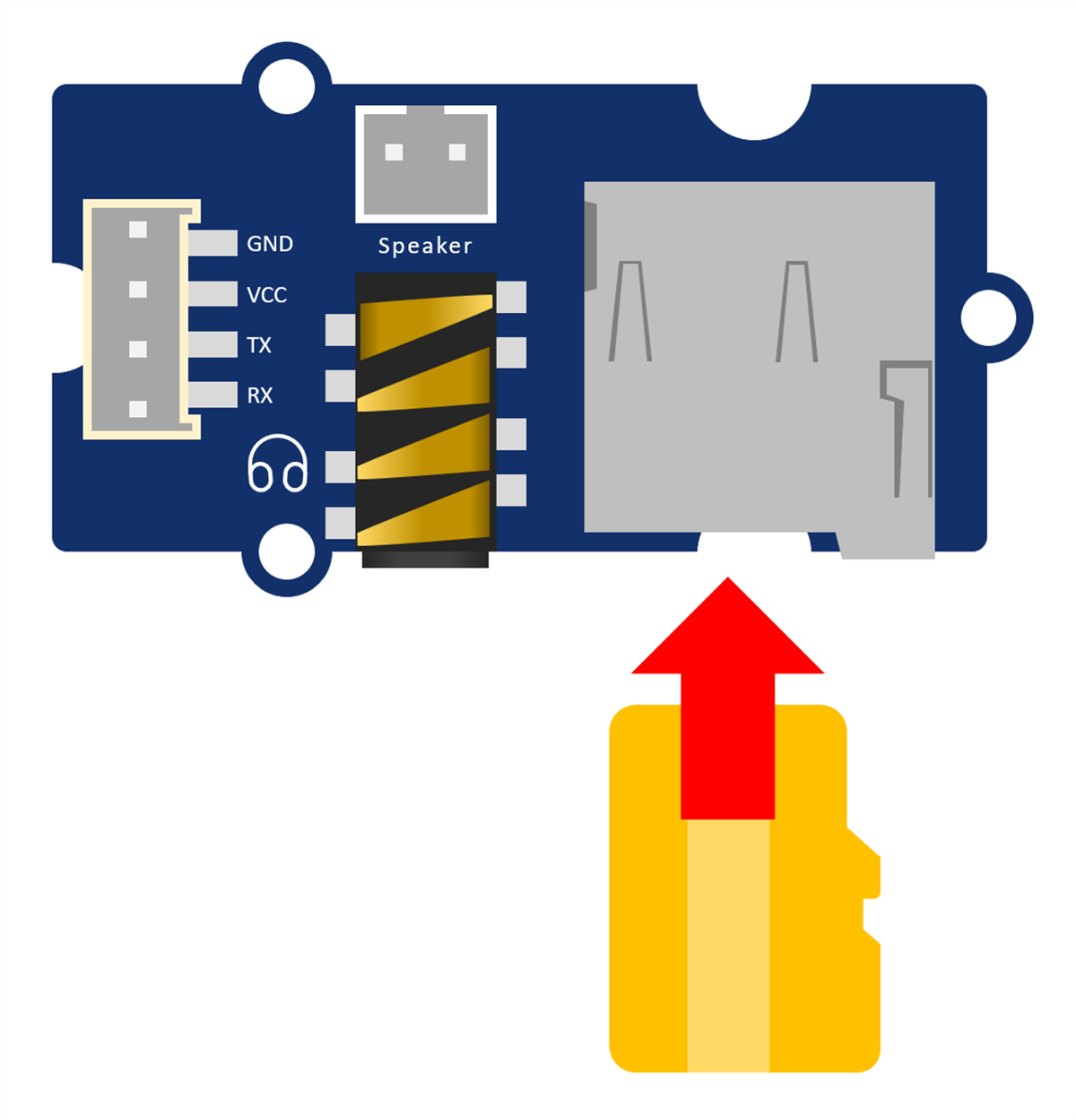

microSDカードをMP3 v4.0のmicroSDカードスロットに挿入します。向きを確認して、カチッと音がするまで押し込みます。

出力装置を接続する

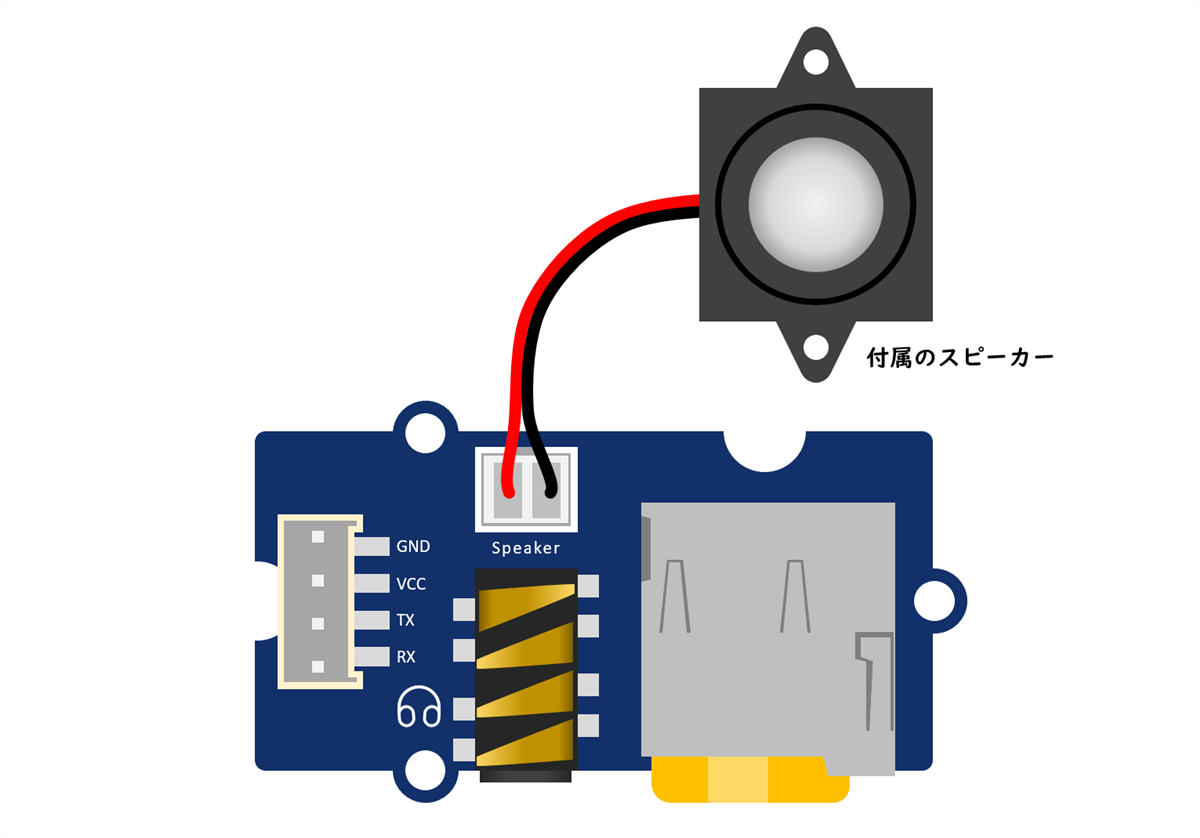

用途に合わせて、付属のスピーカー（モノラル）・ヘッドフォン・外部のアンプなどを接続します。付属のスピーカー（モノラル）は、スピーカー端子（JST PH/2P）に接続します。

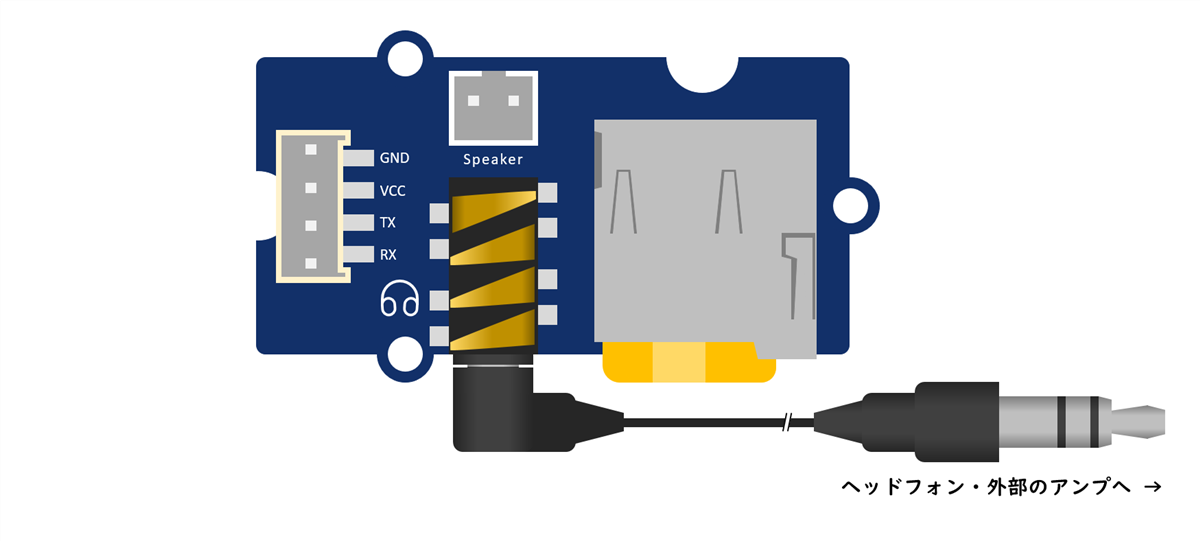

ヘッドフォン・外部のアンプは、オーディオジャック（3.5mm/ステレオ）に接続します。

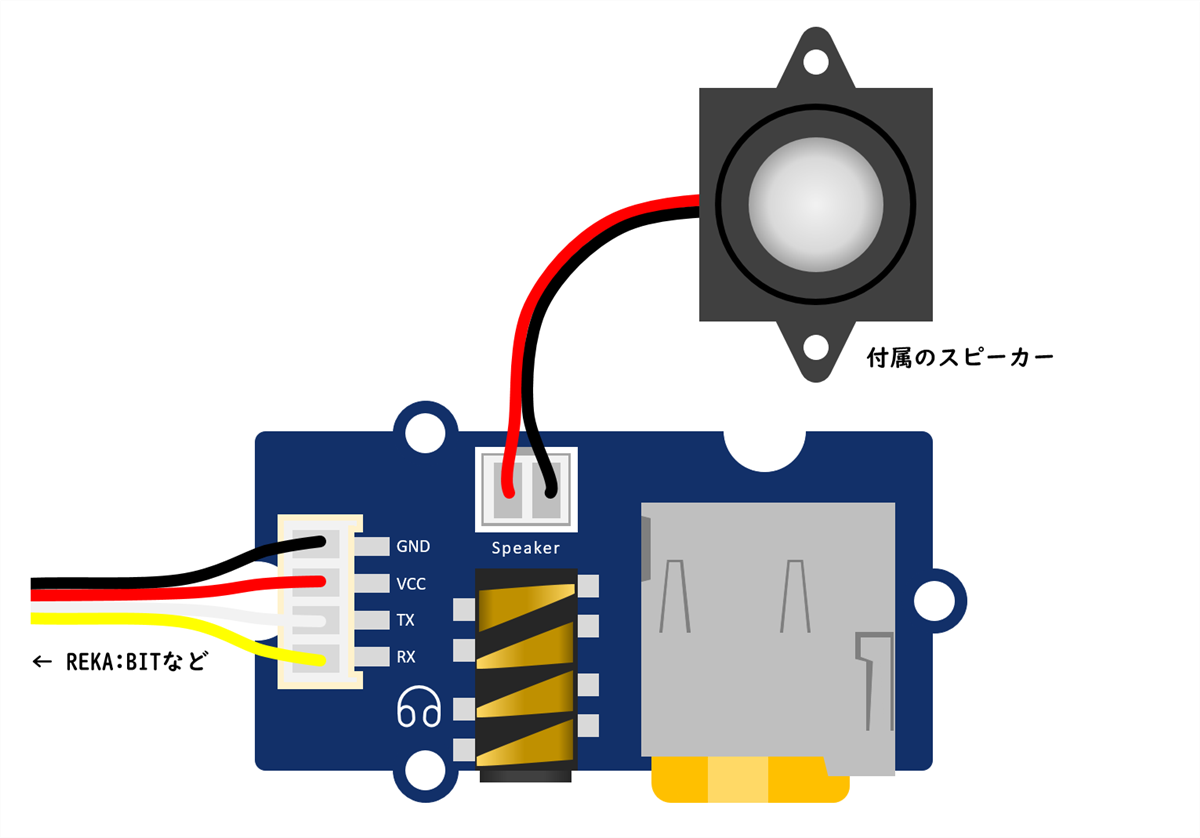

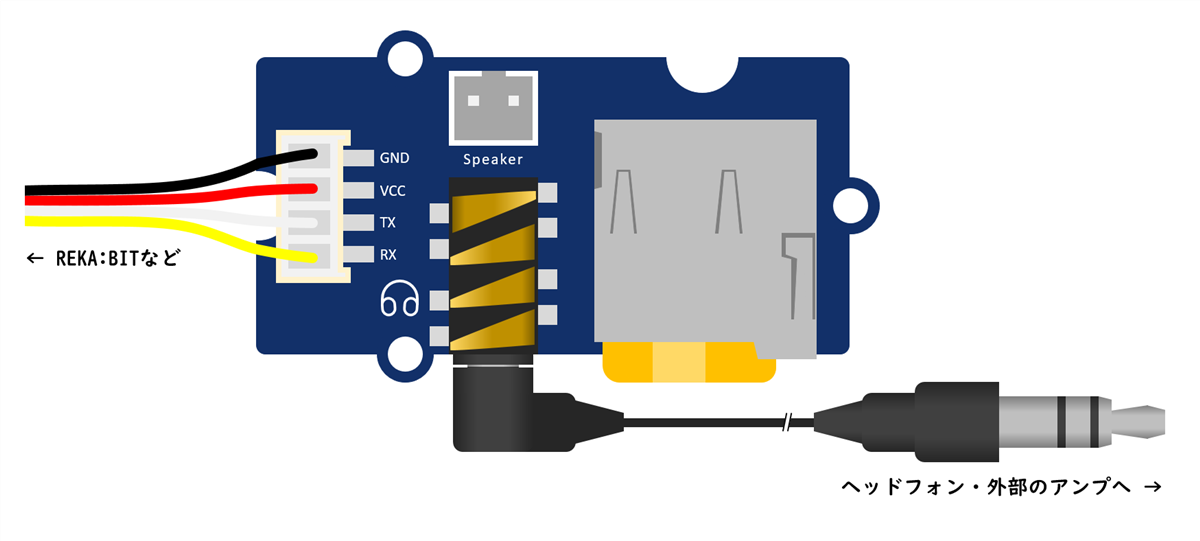

Groveケーブルを接続する

Groveケーブルを使って、REKA:BITなどの拡張ボードと接続します。REKA:BITは、Groveデバイス（最大6個）のほか、サーボモーター（最大4個）・DCモーター（最大2個）が使える便利なmicro:bit用の拡張ボードです。

プログラミング

MP3 v4.0には、WT2605CXというオーディオチップが搭載されています。このチップの制御は、シリアル接続を介したATコマンドの送信により行います。コマンドにより、オーディオファイルの再生・停止、音量設定などの操作が可能です。

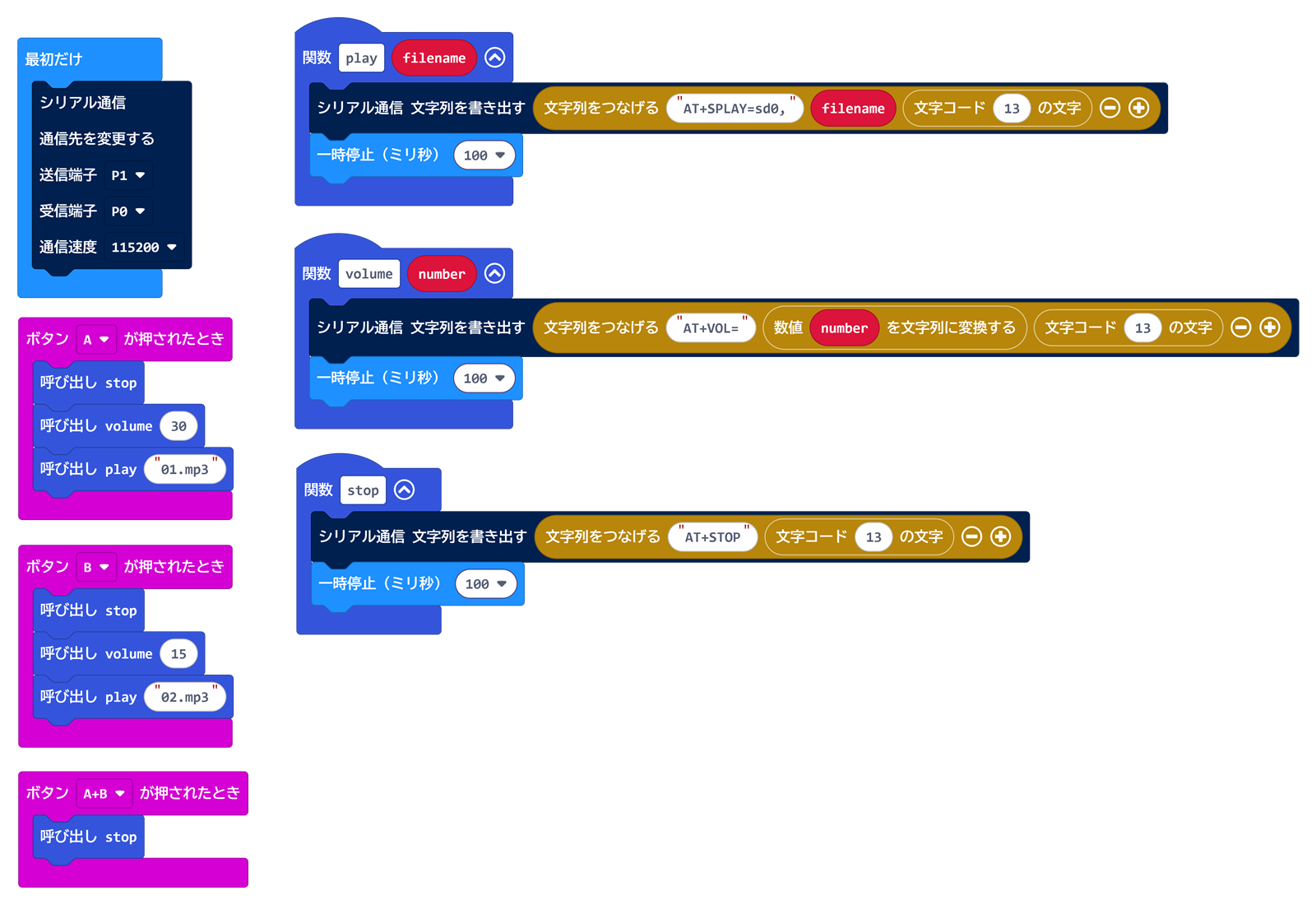

図2-7は、サンプルプログラムです。本プログラムでは、MP3 v4.0のRX・TXを、それぞれ拡張ボードのP0・P1に接続する仕様とし、関数としてオーディオファイルの再生（play）・停止（stop）、音量設定（volume）の3つを定義しました。

play関数の引数には、オーディオファイルのファイル名（拡張子を含む）を指定します。送信するATコマンドは［AT+SPLAY=sd0,ファイル名（sd0はmicroSDカードの意味）］です。

volume関数の引数には、0～31の値を指定します。この値は、32段階の音量を表し、0が最小（消音）、31が最大です。送信するATコマンドは［AT+VOL=番号］です。

stop関数に引数はありません。現在再生しているオーディオファイルを完全に停止して先頭に戻します。一時停止ではありません。送信するATコマンドは［AT+STOP］です。

なお、各ATコマンドの末尾には、改行コード（CR/文字コード13）の送信が必要です。また、ATコマンドを連続して送信すると、後発のコマンドを認識しない場合があるので、本プログラムでは100ミリ秒のウェイト（待機時間）を入れています。

上記以外にも、ATコマンドでさまざまな制御が行えます。より詳細な仕様については、WT2605CXのリファレンスマニュアルをご参照ください。
