点灯パターンを元へ戻す手順

2018-06-172018-06-22

開発ツールを使って、PICA Tower(ピカタワー)に搭載しているPIC16F1827を正しく認識することを確認します。その後、元の点灯パターンデータをPIC16F1827へ書き込みます。

4-5-1.点灯パターンデータのダウンロード

PICA Tower(ピカタワー)の点灯パターンは「PICA Tower点灯パターンデータ」として、エレキットのウェブページからダウンロードすることができます。

ダウンロード

「PICA Tower点灯パターンデータ」へアクセスします。「PICA_Tower.zip」をクリックして、ダウンロードします。

ダウンロードしたファイル(ZIP形式)を展開します。展開後のファイルが「PICA_Tower.hex」であることを確認します。

4-5-2.PICA Tower(ピカタワー)を接続する

PICkit3を介して、PICA Tower(ピカタワー)とパソコンを接続します。

接続

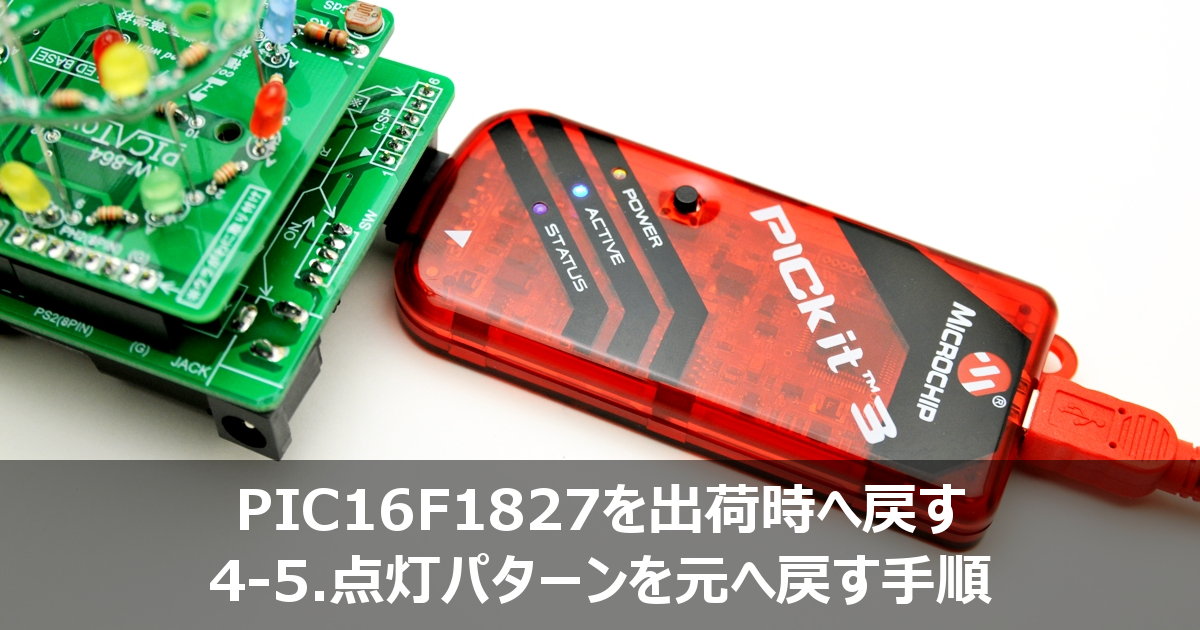

PICA Tower(ピカタワー)側のICSP端子にある▼印と、PICkit3側の▲印を合わせるように取り付けます。図4-5-2-1は「4-4.プログラミング環境を準備する」で紹介したL型ピンソケットを使用しています。

PICkit3パソコンを付属のUSBケーブルで接続します。接続すると、POWER LEDが緑色、ACTIVE LEDが青色に点灯します。STATUS LEDは接続直後に赤色となり、その後消灯します。

4-5-3.接続を確認する

開発ツールを使って、PICA Tower(ピカタワー)に搭載しているPIC16F1827を正しく認識することを確認します。使用する開発ツールはMPLAB IPE(MPLAB Integrated Programming Environment)です。

MPLAB IPEの起動

MPLAB IPEのアイコンをダブルクリックして起動します。ここで使用するMPLAB IPEのバージョンは、v4.15です。

PICkit3の接続確認

MPLAB IPEが起動すると、図4-5-3-2の画面が表示されます。PICkit3が正しく接続されていれば、「Tool」欄にPICkit3のシリアル番号(PICkit3 S.No : xxxxxxxxxx)が表示されます。

PIC16F1827の確認

引き続き、PICA Tower(ピカタワー)に搭載しているPIC16F1827を正しく認識することを確認します。「Device」欄で「PIC16F1827」を選択します。

PICA Tower(ピカタワー)のスイッチをオンにします。

「Connect」ボタンをクリックします。

電圧に関する注意メッセージが表示されます。「OK」ボタンをクリックします。

PIC16F1827を正しく認識すると、「Output」欄に「Target device PIC16F1827 found.」というメッセージが表示されます。

PICA Tower(ピカタワー)のスイッチがオフの場合、「Output」欄に「Target device was not found (could not detect target voltage VDD). You must connect to a target device to use PICkit 3.」というエラーメッセージが表示されます。スイッチをオンにして、再度「Connect」ボタンをクリックしてください。
